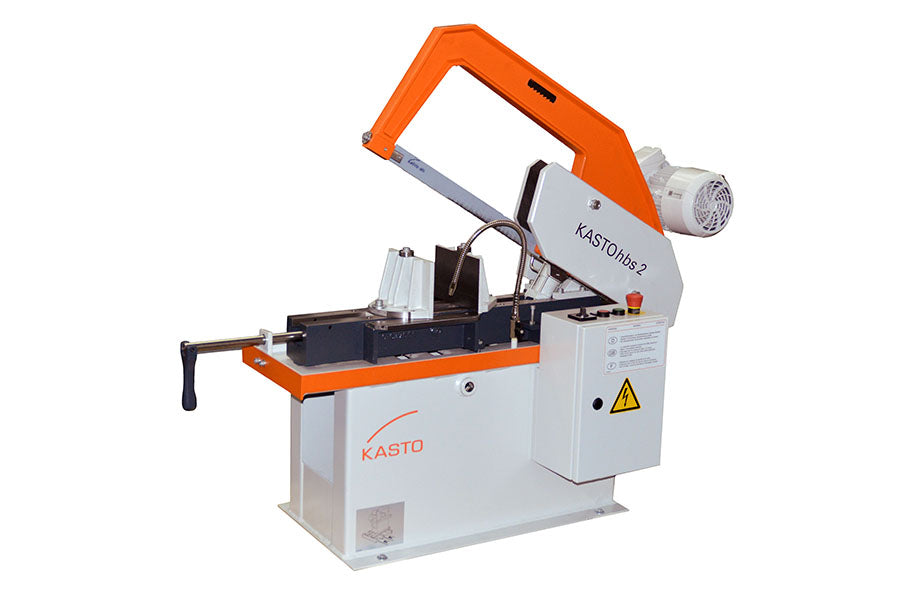

KASTOhbs 2 - Edition: „More Economy“

Solider Maschinenständer aus geschweißter Stahlkonstruktion

• Kompakte, platzsparende und robuste Bauart.

Großflächige Bügelführung

• Ermöglicht große Hubbewegung und einfaches Materialhandling.

Vollhydraulische Vorschubsteuerung

• Hydraulisch gesteuerter, konstanter Vorschub.

Stufenlose Schnittdruckregulierung

• Stufenlos an Bedingungen anpassbarer Schnittdruck.

Zwei Schnittgeschwindigkeiten wählbar

• Polumschaltbarer Motor zum Einstellen der Schnittgeschwindigkeit.

Gehrungsschnitte von 0 – 45° einstellbar

• Einfache Einstellung des Gehrungswinkels per Skala.

Pendelspannstock zur optimalen Sägeblattausnutzung

• Verstellbarer Spannstock optimiert den Ausnutzungsgrad.

Kühlmittelanlage

• Förderleistung von 16 l/min.

Automatische Endabschaltung

• Druckknopfbedienung für Ein/Aus-Funktion und automatischer Endabschaltung.

Netzspannung: Nach EN 60204; 400 V Drehstrom (-10 %, +6 %);Steuerspannung 24 V-DC.

Netzfrequenz: 50 Hz (-1 %, +1 %; kurzzeitig –2 %, +2 %)

Netzart: TN-Netz nach IEC 364/VDE 0100

Die Energiezuführung erfolgt vom Netz bis zu den Schaltschränken inklusive Vorabsicherung bauseits. Die Lage des Schaltschranks ist dem Layout zu entnehmen.

Schutzmaßnahme gegen indirekte Berührung: Überstromschutzeinrichtung (Nullung). Die Netzversorgung des Betreibers (Größe und Charakteristik der ge-wählten Hauptsicherung sowie die Gesamtimpedanz von PE und Außenleiter in der Zuleitung der Maschine) muss so ausgelegt sein, dass die zulässige Abschaltzeit im Fehlerfall nicht überschritten wird. Die Verwendung einer Fehlerstromschutzeinrichtung in der Netzeinspeisung ist unzulässig.

Sicherheitsanforderung: Die angebotene Maschine entspricht der aktuell gültigen Maschinenrichtlinie 2006/42/EG Bestimmungen.

In Abhängigkeit von den betriebsspezifischen Einsatz-bedingungen sowie vom Aufstellort sind eventuell im Bereich der Materialbereitstellung und Teileabfuhr zusätzliche Maßnahmen (wie zum Beispiel Zäune, Sicherheitslichtschranken, Absperrungen) erforderlich. Derartige Zusatzeinrichtungen können unter Umständen nicht in unserem Lieferumfang enthalten sein und müssen deshalb vom Auftraggeber bereitgestellt werden.

Liefervorschriften: Eventuell geltende Betriebsmittelvorschriften fanden, sofern nicht ausdrücklich im Angebot ausgewiesen, bei der Ausarbeitung des Angebotes keine Berücksichtigung. Die Maschine wird mit von KASTO ausgewählten, bewährten Komponenten ausgestattet. Sollte auf die Einhaltung Ihrer Betriebsmittelvorschriften bestanden werden, sind uns diese zur Ausarbeitung eines entsprechenden Angebotes zur Verfügung zu stellen. Nach Erteilung des Auftrages können etwaige Forderungen nicht mehr berücksichtigt werden. Dies gilt analog auch für etwaige Brandschutzvorschriften.

Schnittgenauigkeit: Bei einwandfreien Bedingungen und Werkzeugen liegt die Schnittabweichung für normal zerspanbare Stähle innerhalb ±0,1 mm pro 100 mm Schnitthöhe. Bei geometrisch einwandfreiem Material ist eine Abschnittlängengenauigkeit bei Einzelstäben und Abschnittlängen über 6 mm nach ISO 2768-1 Genauigkeitsgrad fein erreichbar. Beim Einsatz von ungeradem, verdrilltem oder mit Grat behaftetem Ausgangsmaterial sind die aufgeführten Genauigkeiten nur eingeschränkt realisierbar. Die Abschnittlängentoleranz ist gültig für Maschinen mit automatischem Materialvorschub.
